芯片高温老化测试的核心价值 芯片高低温试验箱赋能芯片可靠性升级

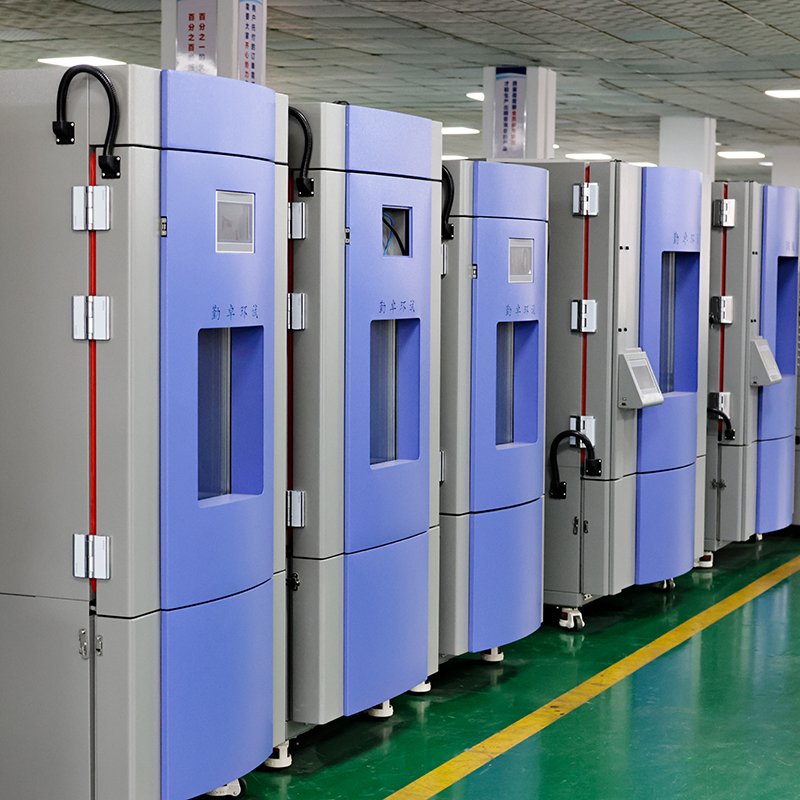

       在半导体制造体系中，芯片的使用寿命与环境适应性是衡量产品品质的核心标准。芯片长期处于高温运行、密闭散热、户外高温暴晒等工况下，极易出现参数漂移、线路老化、性能衰减等问题。而高温老化测试是芯片可靠性检测的核心工序，通过芯片高低温试验箱模拟各类高温工作环境，对芯片进行加速老化验证，提前暴露潜在质量缺陷，为芯片研发优化、量产质检、终端应用保驾护航，是半导体行业标准化检测的关键环节。

       芯片高温老化测试的核心作用，是加速筛查芯片隐性质量缺陷，规避终端应用故障。芯片由精密电路、封装材料、金属引脚等结构组成，生产过程中残留的工艺瑕疵、材质不均、焊接细微空洞等问题，在常温常态下难以显现。借助芯片高低温试验箱，可严格遵循JEDEC、GB/T2423等行业标准，设定恒定高温、阶梯式升温、高温长时间静置等多种老化模式，模拟芯片全生命周期的高温损耗过程。

        在高温环境持续作用下，芯片内部细微工艺缺陷会被快速放大，有效排查出封装开裂、内部线路氧化、绝缘层老化、焊点虚焊等隐性问题。相较于传统自然老化检测方式，依托设备的加速老化原理，可在短时间内复刻芯片数年的高温使用损耗，提前剔除不良品，从源头杜绝残次品流入市场，大幅提升芯片量产良品率。

         同时，高温老化测试可精准验证芯片高温工况下的运行稳定性，适配多场景应用需求。当前芯片广泛应用于汽车电子、工业工控、新能源、航空航天、消费电子等领域，多数设备运行时会产生热量，设备内部温度持续升高，对芯片耐高温性能提出严苛要求。普通消费芯片、车规级芯片、工控芯片的工作温度区间差异较大，通过芯片高低温试验箱可精准调控不同高温区间，实时监测芯片的电压、电流、信号传输、运算精度等核心参数变化。

        测试能够有效验证芯片在高温环境下是否出现参数漂移、功耗异常、卡顿死机、功能失效等问题，为研发人员优化电路设计、升级封装材质、调整生产工艺提供精准数据支撑。尤其对于车规、工业级等高可靠性要求的芯片，高温老化测试是保障其在高温、高负荷工况下长期稳定运行的必要检测手段。

         从企业生产运营角度，标准化高温老化测试可有效压缩研发周期、控制生产成本。芯片新品研发阶段，需要反复验证环境适配性能，传统实地测试方式周期长、效率低，严重拖慢产品上市节奏。利用芯片高低温试验箱开展可控化高温老化测试，不受季节、场地、环境限制，可快速完成多批次样品检测，大幅缩短新品验证周期，助力企业快速完成产品迭代与市场布局。

          此外，前期通过高温老化测试完成品质筛选，可有效规避产品批量出货后出现的大规模故障、售后返修、品牌损耗等问题，极大降低企业的生产风险与售后成本，优化整体生产效益。

          不仅如此，规范的高温老化测试是芯片企业满足行业认证、提升市场竞争力的基础。目前国内外半导体行业准入认证、下游供应链审核，均将高温老化测试数据作为核心审核依据。企业通过合规的芯片高低温试验箱完成标准化检测，留存完整的试验数据与测试报告，可顺利对接各类行业资质认证，满足下游车企、工控企业、新能源厂商的供货标准，拓宽市场合作渠道。

          综上，高温老化测试是芯片品质管控中不可或缺的关键工序。芯片高低温试验箱凭借精准的温控能力、多元化的测试模式，为芯片老化测试提供标准化检测条件，有效助力企业排查产品缺陷、稳定产品性能、压缩研发成本、合规拓展市场，持续推动半导体产品可靠性与品质标准化升级。
