线路板振动测试如何选型？单轴振动台技术要点与勤卓设备应用解析

线路板（PCB）在运输、装机及实际使用中，会持续承受车辆颠簸、机械运转、风载等产生的动态载荷。焊点疲劳、插件松动、元器件失效等问题，不少源于振动应力的长期累积。因此，在产品研发与量产阶段开展线路板振动测试，是评估结构可靠性、降低售后失效率的重要环节。单轴振动台正是完成此类测试的常用设备之一。

线路板振动测试依据哪些标准？

线路板振动测试通常参照电工电子产品环境试验系列标准执行：

- GB/T 2423.10-2019（等同采用 IEC 60068-2-6:2007）：正弦振动试验方法（试验 Fc），考核试件在指定频率、振幅下的抗振能力；

- GB/T 2423.56-2023（等同采用 IEC 60068-2-64:2019）：宽带随机振动试验方法（试验 Fh），用于模拟运输与工作环境中随机性更强的振动谱；

- 样品安装要求参照 GB/T 2423.15（等同采用 IEC 60068-2-47），保证夹具与安装方式不引入额外应力。

标准不同，对单轴振动台的频率范围、控制精度和波形方式要求也不同。选型前先确定执行版本，是避免设备性能不达标或投入过度的前提。

为什么线路板测试常选用单轴振动台？

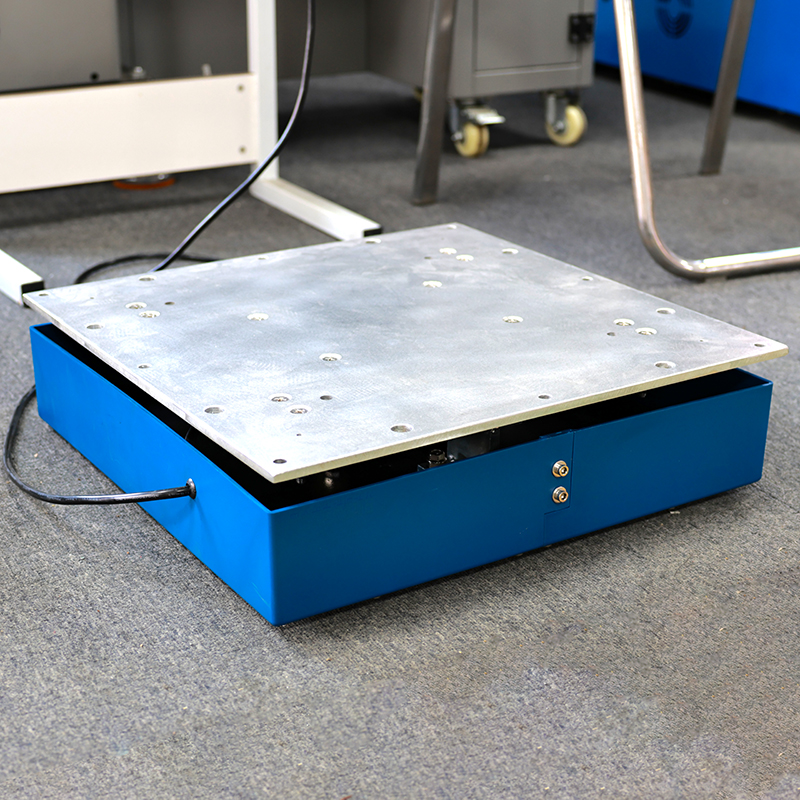

单轴振动台指在单一方向（通常为垂直方向，也可按需选水平方向）施加正弦或随机振动的试验设备。与三轴、六度空间机型相比，单轴振动台更贴合线路板测试的实际需要：

1. 试验方向明确：线路板安装姿态固定后，主要失效方向多为垂直于板面的弯曲振动，垂直单轴试验即可覆盖主要考核工况；

2. 投入更可控：单轴设备结构相对简单，采购与运行成本更低，适合以标准符合性测试为主的场景；

3. 操作门槛低：参数设定直观，经过规范培训即可完成试验。

若产品需同时考核水平与垂直方向的耐振性能，或需要多轴耦合激励，则应考虑多轴机型，选型以实际测试需求为准。

勤卓单轴振动台怎么选？关注五个关键参数

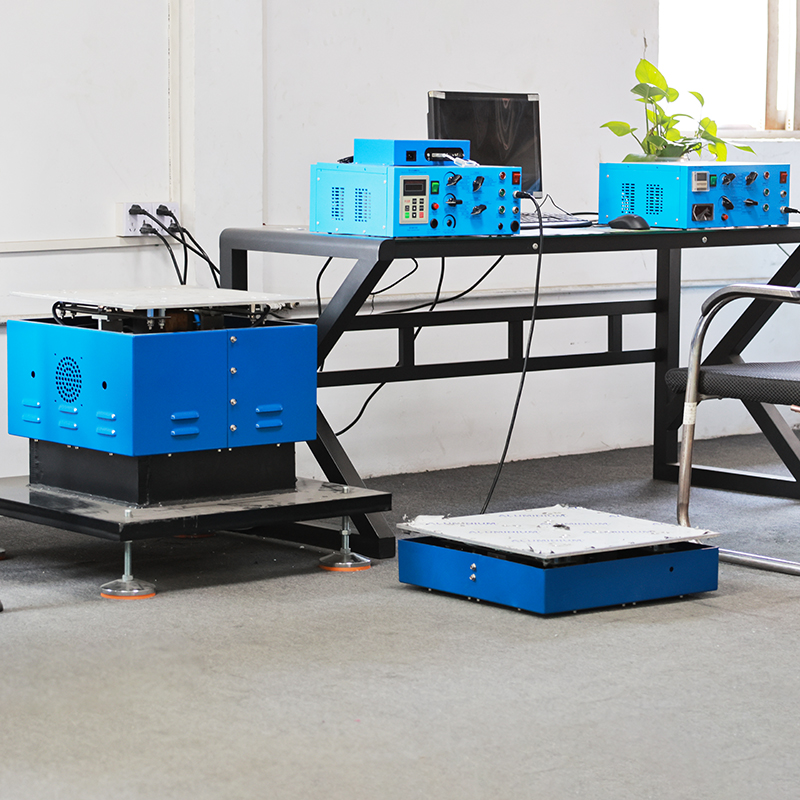

东莞市勤卓环境测试设备有限公司（勤卓品牌）提供多个规格的电磁式单轴振动台，选型时可逐项核对以下参数：

1. 振动频率范围：勤卓单轴机型提供 0~400Hz、0~600Hz、0~3000Hz、0~5000Hz 等规格，另有 50Hz 定频机型。线路板正弦试验常用 5~100Hz 或 10~500Hz 频段，600Hz 规格可覆盖多数民用电子产品；涉及高频考核时再考虑 3000Hz 以上机型。

2. 振幅与加速度：振幅可达 0~5mm（峰 - 峰值），最大加速度有 10g、20g 等规格。加速度与频率、振幅相互制约，应按标准要求的严酷度等级核算，并留出余量。

3. 最大试验负载：不同型号从几十公斤到 100kg 不等，计算时需将线路板连同夹具、工装总重量一并计入，避免超载影响波形精度。

4. 台面尺寸：常用台面为 500×500mm，也支持按被测板尺寸订做。台面宜大于被测板投影尺寸，保证安装牢固、受力均匀。

5. 控制与功能：需具备定频、扫频、可程式与时间控制功能，频率显示精度可达 0.1Hz、控制精度 0.1Hz，支持 15 段倍频设置；若后续需要随机振动测试，应确认控制软件支持相应谱型。

选型与使用建议

一是先定标准再选参数，避免按 "越大越好" 的原则盲目配置高频大推力机型；二是重视夹具设计，夹具刚度不足会在高频段引入谐振，直接影响试验结果真实性；三是预算允许时可选支持随机谱控制的机型，为后续标准升级预留能力。

结语

线路板振动测试的可靠性，取决于标准执行、设备参数与安装方式三者的匹配。勤卓单轴振动台以明确的频率规格、稳定的控制精度和灵活的台面配置，为电子制造企业提供了适配性较强的测试方案。企业对照标准逐项核实参数，就能以合理投入获得满足要求的试验能力。
