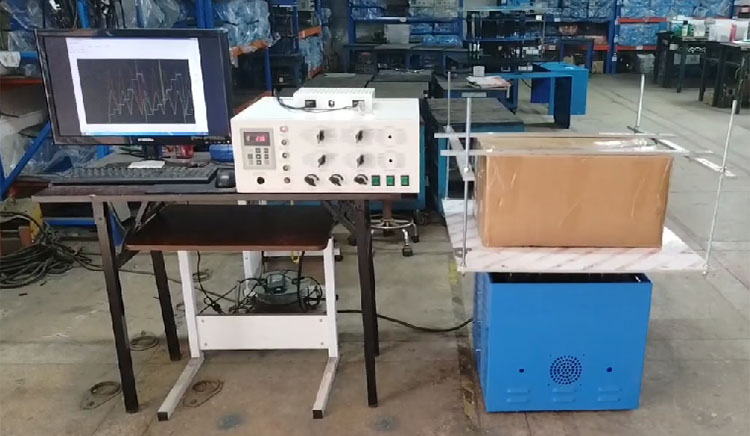

电磁式振动台三轴一体机结构

电磁式振动台三轴一体机通过集成化设计实现三维空间振动模拟，其结构主要由以下核心模块组成：

一、电磁驱动系统‌

‌1.三轴电磁线圈组‌

采用三组正交排布的电磁线圈（X/Y/Z轴），每组线圈独立控制，通入交变电流后产生定向电磁力，驱动动圈在永磁体形成的恒定磁场中做线性往复运动。

磁路设计优化磁通密度（通常≥1.2T），确保高频振动下推力稳定，最高加速度可达25G。

‌2.动圈与骨架结构‌

动圈采用轻量化铝合金骨架缠绕高纯度铜线，减轻运动质量以提升响应速度；骨架与台面刚性连接，确保振动能量无损耗传递。

‌二、振动传导与台体结构‌

‌1.复合振动平台‌

台面由高强度合金（如航空铝）制成，表面精密加工保证平面度≤0.1mm/m²，支撑负载可达100kg。

水平滑台集成导轨与油压系统：花岗岩基座+金属滑动台面间泵入润滑油形成油膜，摩擦力降低80%，实现水平向平滑振动。

‌2.悬挂与支撑系统‌

‌气囊悬挂‌：采用中心负载气囊支撑，静刚度大（承重强）、动刚度小（振幅响应灵敏），配合直线运动导向机构避免台面偏移。

‌减震隔离‌：设备底部配置气囊减震装置，无需地基即可吸收99%外部振动干扰。

三、智能控制系统‌

‌1.多轴协同控制‌

通过功率放大器换算三轴振动参数（频率/振幅/相位），支持独立或同步控制（如XYZ轴同振、交替扫频）。

频率范围1-600Hz（可扩展至5kHz），精度±0.1Hz，满足正弦、随机、冲击等多种振动模式。

‌2.安全监测模块‌

电磁式振动台三轴一体机内置加速度计与位移传感器，实时反馈振动数据并触发过载保护（如振幅超5mm自动停机）。‌

自检系统诊断线圈温度、电流谐波失真，确保长时间运行稳定性。

四、一体化机械框架‌

1.紧凑型机身设计‌

驱动线圈、滑台、控制系统高度集成，减少外部管线（如传统分体式需独立功放柜），占地节省40%。

2.‌强化支撑结构‌

底座采用焊接钢框架，抗扭刚度提升至传统结构的3倍，抑制多轴耦合振动导致的共振变形。
